🛰️ Маршрут из Архангельска во Владивосток через моря Северного Ледовитого океана — один из самых сложных и технологически насыщенных в мире. Десятки тысяч километров пути, недели автономного плавания, полное отсутствие сотовой связи и береговых вышек. В таких условиях единственным окном в мир и гарантом безопасности становятся спутниковые системы связи и навигации. В этой статье мы подробно разберем, какие именно системы обеспечивают бесперебойную работу судов на трассах Северного морского пути, как они устроены, сколько стоят и что ждет их в будущем.
📡 Как появилась спутниковая навигация?
История спутниковой навигации началась в разгар холодной войны. Первые системы, такие как американская TRANSIT и советская «Цикада», работали по принципу Доплеровского сдвига частоты. Спутник излучал сигнал, а приемник на судне измерял, как меняется его частота при движении. Это позволяло определить местоположение, но с низкой точностью и только в моменты пролета спутника над горизонтом. Для современной навигации в Арктике этого было недостаточно [1].
Настоящий прорыв произошел с появлением систем второго поколения — американской **NAVSTAR (GPS)** и российской **ГЛОНАСС**. Они разрабатывались для нужд Министерств обороны, но впоследствии стали доступны и гражданским судам. Первый спутник GPS был запущен в 1978 году, а штатная группировка из 24 аппаратов развернута к 1994 году [1]. В России, несмотря на трудности 1990-х, система ГЛОНАСС была полностью восстановлена и сегодня является ключевой для навигации в высоких широтах [1][6].
⚙️ Принципы работы: от спутника до экрана в рубке
Глобальные навигационные спутниковые системы (ГНСС), такие как GPS и ГЛОНАСС, работают методом беззапросных дальномерных измерений. Проще говоря, приемник на судне ловит сигнал от нескольких спутников. В этом сигнале зашифровано точное время отправки и положение спутника на орбите (эфемериды) [1]. Зная время, за которое сигнал дошел от спутника до приемника, можно вычислить расстояние. Получив данные от четырех спутников, приемник решает систему уравнений и определяет три координаты (широту, долготу, высоту) и точное время [1].
Спутники передают сигнал на нескольких частотах. Для гражданских судов доступна частота L1 (1575,42 МГц для GPS), на которой передается стандартный код. Военные и специализированные суда используют дополнительные частоты (L2), что повышает помехозащищенность и точность [1]. Современные приемники, особенно на судах ледового класса, работают одновременно с GPS и ГЛОНАСС, комбинируя данные для максимальной надежности [1].
🗂️ Основные типы спутниковых систем для моря
На современных судах используется не одна, а целый комплекс спутниковых систем, которые можно разделить на три основные категории:
Это основа основ: GPS (США), ГЛОНАСС (РФ), Galileo (ЕС) и BeiDou (Китай). Они определяют координаты с точностью до нескольких метров. На арктических маршрутах критически важно иметь приемник, поддерживающий как минимум GPS и ГЛОНАСС [1][6].
Системы для передачи данных, голоса и доступа в интернет. Основной игрок здесь — **Inmarsat**, обеспечивающий глобальное покрытие, включая полярные регионы. Для высокоскоростного доступа используется VSAT (Very Small Aperture Terminal) через геостационарные спутники [2][4][6].
К ним относится **АИС** (Автоматическая идентификационная система) для обмена данными о судне с берегом и другими судами, а также система **КОСПАС-СПАСАТ** для аварийного оповещения [6].
❄️ Арктический маршрут: Архангельск — Владивосток
Плавание по Северному морскому пути (СМП) предъявляет особые требования к связи. Отсутствие инфраструктуры, экстремальные температуры, ледовая обстановка и полярный день/ночь — все это требует от оборудования безотказной работы. Рассмотрим ключевые участки маршрута.
Такие компании, как «Совкомфлот», уже успешно используют спутниковые решения для своих арктических челночных танкеров типа «Михаил Ульянов». Например, решение от Orange Business Services автоматически выбирает наилучший доступный спутниковый канал для передачи телеметрии с судна в Центр управления флотом в Санкт-Петербурге, что критически важно для оптимизации маршрутов во льдах [4][9].
Однако не только навигация, но и связь решает задачи безопасности. Спутниковые снимки ледовой обстановки (например, со спутников RADARSAT) позволяют выбирать маршрут с наименьшим сопротивлением, экономя топливо и время [7]. А системы вроде АИС и спутниковой связи обеспечивают передачу этой информации в режиме реального времени.
💰 Сколько это стоит?
Вопрос стоимости — один из ключевых при оснащении судна. Она делится на капитальные затраты (стоимость оборудования) и операционные (абонентская плата за связь).
Стоимость оборудования
- Навигационный приемник (ГНСС): Цена на профессиональные судовые приемники (например, Furuno, Transas) может составлять от $2 000 до $10 000 в зависимости от функционала и наличия резервирования.
- Терминал Inmarsat (для телефонии и низкоскоростных данных): Стоимость терминала Inmarsat FleetBroadband начинается от $5 000 - $8 000.
- VSAT система (для высокоскоростного интернета): Это самое дорогое удовольствие. Комплект для малого судна может стоить около $15 000 – $25 000. Для крупных танкеров и ледоколов, с антеннами большого диаметра и системами стабилизации, цена может достигать $50 000 - $100 000 и выше. Военные комплексы, как OceanTRx4 MIL от Orbit, поставляются по контрактам на миллионы долларов в рамках оснащения целых флотов [10].
- Оборудование АИС: Класс А стоит около $2 000 - $4 000.
Стоимость эксплуатации и трафика
Операционные затраты складываются из абонентской платы за спутниковый канал. Цены сильно варьируются:
- Голосовая связь (Inmarsat): Высокая, около $1.5 - $3 за минуту разговора.
- Передача данных (VSAT): Здесь используются тарифные планы с ограничением по скорости или по трафику. Месячная подписка с включенным пакетом трафика (например, 5-10 ГБ) может стоить от $500 до $2000 в месяц в зависимости от провайдера и зоны плавания. Неограниченные тарифы для больших судов могут обходиться в $3000 - $6000 ежемесячно.

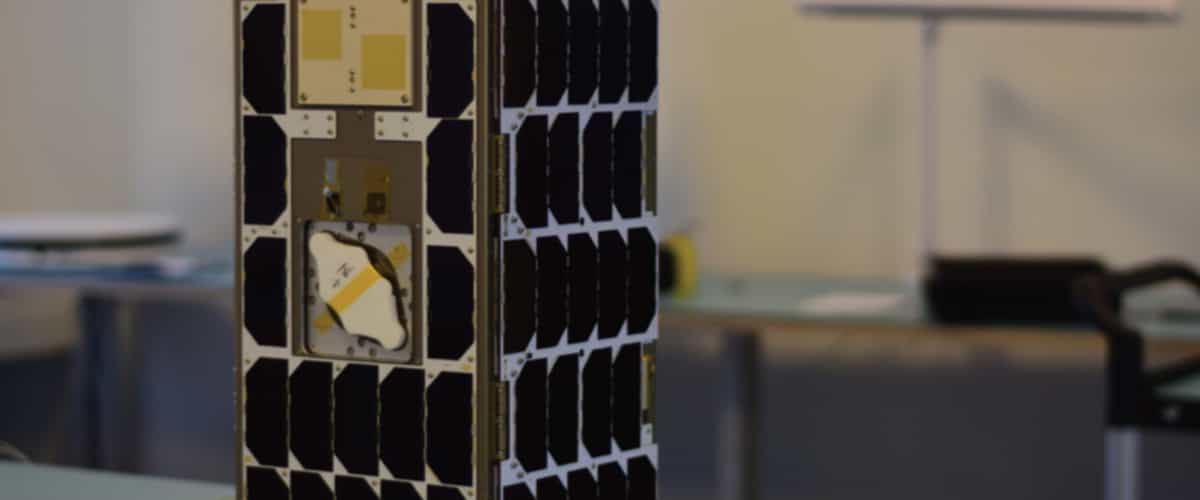

⏳ Для справки: Стоимость разработки и запуска специализированного спутника для связи, например, 6U аппарата с системой AIS/VDES, может достигать €870,000 [5].
✨ Будущее морской спутниковой связи
Рынок спутниковой связи стремительно меняется. На смену геостационарным спутникам с высокими задержками приходят низкоорбитальные системы (например, Starlink, OneWeb), которые обеспечивают скоростью интернета, сравнимой с наземной. Для арктических маршрутов это огромный шаг вперед — низкоорбитальные спутники лучше видны у горизонта, что критично за полярным кругом [8].
Другая тенденция — интеграция систем. Современные военные комплексы, такие как OceanTRx4 MIL, уже способны работать одновременно в Ku, X и Ka диапазонах, переключаясь между спутниками и орбитами для обеспечения бесперебойной связи в любой точке океана [10]. Также развиваются системы VDES (VHF Data Exchange System), которые через спутники могут передавать более детальную информацию о судне и навигационных опасностях, чем классический АИС [5].
🔭 Взгляд в будущее
Спутниковые системы прошли путь от простых доплеровских маяков до сложнейших интегрированных комплексов, обеспечивающих не только навигацию, но и связь, безопасность и управление флотом в реальном времени. Для судов, работающих на трассах Северного морского пути, наличие современного, надежного и резервированного спутникового оборудования — это не роскошь, а обязательное условие эффективной и безопасной работы.
На экспедиционной яхте «Эпоха» мы внимательно следим за этими технологиями. Понимание того, как работают GPS, ГЛОНАСС, Inmarsat и VSAT, позволяет нам уверенно чувствовать себя в любой точке Мирового океана, от Балтики до Тихого океана, и успешно выполнять исследовательские задачи в самых удаленных уголках планеты.
Автор: Технический отдел экспедиционной яхты «Эпоха». С использованием материалов открытых научных источников и отраслевых изданий.
