ONWA KAP-866: Исповедь яхтсмена. От заказа в Китае до перехода через Онежское озеро

1️⃣ Почему ONWA KAP-866?

ONWA Marine — компания с более чем 20-летней историей, и KAP-866 — их флагманский автопилот. В отличие от кустарных поделок с Алиэкспресс, это серьёзное устройство с международными сертификатами. Главные фишки, заявленные производителем [1][10]:

• 9-осевой сенсор курса KA-GC9A (магнитометр, акселерометр, гироскоп) в комплекте — аналог дорогих флуксгейтов.
• PID-регулятор — автоподстройка под волны и ветер (Auto Trim) без необходимости ручной настройки «Rudder» и «Counter Rudder» [1].
• Универсальность — подходит для любых типов судов и приводов (реверсивный насос или соленоиды).
• Интеграция — два входа NMEA0183 и один выход для обмена данными с картплоттером.
• Защита — пульт IPX5 (брызги), датчик курса IPX67 (можно ставить на открытой палубе) [10].

Цена комплекта (блок управления, датчик курса, датчик обратной связи руля) на Alibaba / Aliexpress осенью 2023 года составляла около 650-750 долларов. Западный аналог стоил бы минимум 2500-3000. Разница впечатляла.

2️⃣ Заказ и доставка из Китая в Санкт-Петербург

Заказ делал через проверенного продавца на Alibaba (ONWA Official Store). Выбрал комплект KAP-866 с датчиком курса KA-GC9A и датчиком обратной связи руля KRF-36 [8]. Отдельно пришлось заказать реверсивный гидравлический насос (под мою гидравлику) — взял ONWA Reversing Pump 1016.

Сроки доставки: Продавец отправил сборным грузом морем. Это самый бюджетный, но и самый долгий вариант. Путь от Шанхая до порта Санкт-Петербург занял 52 дня [7]. Ещё 5 дней ушло на доставку от порта до склада в городе.

3️⃣ Таможенные сборы и документы

Процедура таможенного оформления — всегда волнительный момент. В моём случае груз шёл на физическое лицо для личного использования на яхте.

Таможенная стоимость была заявлена как 800 (инвойс). Согласно правилам, для физических лиц пошлина начисляется на сумму превышения 1000 евро, либо это специфический товар. Мой груз подходил под категорию "навигационное оборудование".

Какие документы потребовались таможенному брокеру [2]:

• Инвойс от продавца (оригинал).
• Паспорт сделки (если есть).
• Техническое описание товара на русском (распечатал с сайта ONWA).
• Заявление на товары для личного пользования.

Стоимость растаможки [2][7]:

• Таможенный сбор: около 3000 рублей.
• НДС 20% — не стал возвращать, так как я не юрлицо (оплатил).
• Услуги брокера: 5000 рублей.

В итоге около 15-18 тысяч рублей сверх стоимости товара. Это нужно учитывать в бюджете.

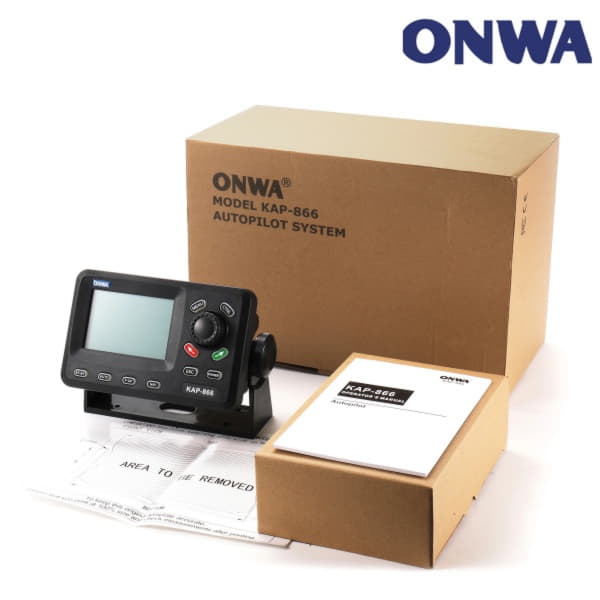

4️⃣ Распаковка и комплект поставки

Наконец, коробка у меня. Внутри всё было упаковано добротно: пенопласт, пупырчатая плёнка. Комплектация моего набора:

• Основной блок KAP-866 — весёленький, с защитной плёнкой на экране.
• Комбинированный датчик курса/GPS KA-GC9A [1] — тяжёлый, в герметичном пластике.
• Датчик обратной связи руля KRF-36 [8] — потенциометр с пружинками и тягами в коробке.
• Кабели — длинные многожильные провода для подключения питания, насоса, NMEA.
• Инструкция на английском и китайском.
• Крепёж для датчиков.

5️⃣ Установка датчика положения пера руля (KRF-36)

Самый ответственный момент механической части. KRF-36 — потенциометрический датчик [8]. Он должен чётко передавать, на какой угол повёрнут руль. Установил его в румпельном отделении.

Советы по установке:

• Кронштейн датчика должен быть жёстко закреплён на корпусе.
• Тяга от датчика к баллеру должна идти параллельно тяге рулевого привода, чтобы не было люфтов.
• Важно выставить "ноль" при центральном положении руля (моделисты называют это "калибровка нейтрали"). На корпусе датчика есть стрелка — она должна показывать направление движения при повороте направо [8].

Настроил геометрию так, чтобы при крайних положениях руля датчик не упирался в свои внутренние ограничители.

6️⃣ Монтаж и калибровка компаса KA-GC9A

Датчик KA-GC9A — "мозг" автопилота. Он содержит магнитометр, гироскоп и GPS. Производитель рекомендует устанавливать его вдали от металла и магнитных масс [10]. На «Эпохе» с её стальным корпусом это оказалось критично.

Первая ошибка: Установил датчик внизу, рядом с двигателем и массивной стальной балкой. Показания скакали, курс плыл. Пришлось искать другое место. Вынес его на крышу рубки, на специальную немагнитную мачту (дюраль). Там же установил GPS-антенну.

Процедура автонастройки (Auto Heading Adjust) [3]: После подачи питания зашёл в меню установки, выбрал пункт "AUTO HEADING ADJUST". Система попросила выполнить два медленных круга на тихой воде со скоростью менее 2 минут на круг [3]. Во время этого датчик калибрует свои оси и компенсирует девиацию от железа судна. Процедура обязательна!

7️⃣ Подключение к картплоттеру (NMEA)

У меня на яхте стоит картплоттер Simrad. Автопилот ONWA понимает только NMEA0183 [1][10]. У Simrad есть порт NMEA0183, но я столкнулся с проблемой: данные курса (HDG) от автопилота не хотели корректно приниматься плоттером. Как позже выяснилось, из-за разницы в "диалектах" NMEA.

На форуме BoatClub нашел совет [4]: использовать конвертер NMEA2000 в NMEA0183. Я купил небольшой конвертер ONWA. Подключил его к сети NMEA2000 плоттера, а с него уже снял сигнал на автопилот.

Схема подключения:

• Автопилот получает от плоттера предложение курса (XTE, APA) для режима Track.
• Плоттер получает от автопилота текущий курс (HDG) для отображения.

Настроил бодрейты: везде 4800 [10].

8️⃣ Настройка и тесты у пирса

Перед выходом в озеро обязательно провел тесты у пирса, как советует мануал [6].

Проверка направления: Включил автопилот в режим AUTO, задал курс на 10° вправо. Руль пошел вправо — отлично. Влево — тоже. Если бы направление было обратным, пришлось бы менять полярность проводов на насосе [6].

Настройка параметров: В меню "INSTALLATION" указал тип моего насоса (Reversing), тип датчика руля (KRF-36), установил максимальный угол поворота руля (я выставил 15° для начала, чтобы на скорости не заложило вираж).

Опытные форумчане советуют не трогать коэффициенты PID, если нет явных проблем. Система сама подстраивается (Auto Trim) [1][4].

9️⃣ Большой переход: Онежское озеро под контролем KAP-866

Наконец, настал момент истины — переход из Вознесенья в Петрозаводск через Онежское озеро. Дистанция около 200 км. Прогноз обещал волну до 1 метра и ветер 10 м/с.

Выходим на простор. Включаю автопилот. Сначала было страшновато отпускать штурвал, но «Эпоха» послушно легла на заданный курс.

Первые впечатления: Руль перекладывается плавно, без рывков. Когда волна начинает сбивать нос, автопилот мгновенно реагирует — слышно короткое жужжание насоса. Отклонения от курса минимальные, градуса 2-3.

Ветер и волна: При боковом ветре и волне в скулу, KAP-866 действительно начал подруливать, удерживая яхту на линии. Это была магия — яхта шла сама, а я мог пить чай и смотреть на берега.

Режим Track (следование по маршруту): На картплоттере был проложен маршрут с поворотными точками. Переключил автопилот в режим NAV. Яхта, дойдя до первой точки, автоматически легла на следующий курс. Руки вообще не нужны!

Весь переход занял около 12 часов ходового времени. Из них 10 часов яхта шла под автопилотом. Я лишь корректировал курс для обхода рыбаков и сетей. Усталость в конце пути была минимальной — в отличие от тех дней, когда стоишь за штурвалом сам.

🔟 Выводы и рекомендации

Прошло уже два сезона с момента установки ONWA KAP-866. Он отработал безупречно. Из проблем — только однажды сгорел предохранитель в цепи насоса (моя вина, попала вода). Блок управления пережил и жару, и ливни.

Кому стоит брать: Тем, кто не боится немного повозиться с установкой, хочет сэкономить и получить функционал, не уступающий брендам А-класса. Если вы готовы прочитать мануал и форум — KAP-866 станет отличным выбором.

Наша «Эпоха» теперь ходит исключительно под автопилотом в открытых водах. Это не просто гаджет, а второй штурман, который никогда не устает.
