Автопилоты для судов: от гироскопа до искусственного интеллекта

⚙️ От гироскопа к искусственному интеллекту: история развития авторулевых

Идея автоматического управления судном возникла задолго до появления электроники. Первым «беспилотником» можно считать изобретение Николы Теслы — радиоуправляемую лодку длиной 1,2 метра, которую он продемонстрировал в 1898 году на выставке в США. Тесла долго не мог получить патент — эксперты просто не верили, что такое возможно [1]. Однако настоящее развитие систем автоматического удержания курса началось с внедрением гироскопов.

В начале XX века гироскопические компасы начали устанавливать на крупные военные и торговые суда. Они были нечувствительны к магнитным полям и давали точное направление на север. Следующим логическим шагом стало соединение гирокомпаса с рулевым приводом — так появились первые авторулевые, способные удерживать судно на заданном курсе без участия человека. Эти системы были чисто механическими и требовали тщательной настройки.

Во второй половине XX века, с развитием электроники и появлением микропроцессоров, авторулевые стали компактнее, точнее и доступнее для малых судов. В 1970–80-х годах такие компании, как Raymarine, Simrad и Autohelm, начали выпускать автопилоты для парусных и моторных яхт. Эти системы уже могли интегрироваться с лагами и эхолотами, корректируя работу руля в зависимости от скорости судна и волнения [8].

Настоящий прорыв произошел в 2010-х годах с появлением недорогих твердотельных датчиков (акселерометров, гироскопов, магнитометров) и мощных процессоров. Автопилоты научились «чувствовать» движение судна во всех плоскостях, подстраиваться под изменения состояния моря и ветра без ручной калибровки. А сегодня мы стоим на пороге эры полностью автономных судов: проект MUNIN (Maritime Unmanned Navigation through Intelligence in Networks) еще в 2013 году продемонстрировал возможность управления океанским сухогрузом с берега [9], а с 2024 года на Волге работают первые российские пассажирские беспилотники «Сура 2.0» [1].

🔧 Анатомия современного автопилота: компоненты и их роль

Современная система автопилота для малого судна состоит из нескольких ключевых компонентов. Понимание их устройства поможет осознанно подойти к выбору и настройке.

🧠 1. Центральный процессор (Course Computer / CPU)

Мозг системы. Он получает данные от датчиков, обрабатывает их по заложенным алгоритмам и подает команды на привод. В современных автопилотах процессор часто объединен с датчиком курса (например, EV-1 у Raymarine) или выполнен в виде отдельного блока (как B&G H5000). Процессор отвечает за реализацию всех режимов работы — от простого удержания курса до сложной навигации по путевым точкам.

📡 2. Датчики: глаза и уши автопилота

Точность работы автопилота напрямую зависит от качества поступающих данных. Основные датчики:

• Датчик курса (Heading Sensor): Современные системы используют 9-осевые твердотельные сенсоры (EV Sensor Core от Raymarine [3] или аналоги), объединяющие 3-осевой магнитометр (цифровой компас), 3-осевой гироскоп (измеряет угловую скорость) и 3-осевой акселерометр (измеряет ускорения). Это позволяет непрерывно отслеживать курс, крен, дифферент и рыскание судна, обеспечивая динамическую точность до 2 градусов в любых условиях [7]. Такие датчики автоматически компенсируют магнитные поля судна и не требуют сложной калибровки [3].
• Датчик положения руля (Rudder Reference): Сообщает процессору фактический угол отклонения пера руля. Необходим для точного управления и реализации таких функций, как «виртуальный якорь» [7].
• Датчик ветра (Wind Sensor): Критически важен для парусных судов. Передает процессору скорость и направление ветра (кажущегося и истинного), позволяя автопилоту удерживать курс относительно ветра, а не только относительно магнитного севера [4].
• GPS/ГЛОНАСС приемник и картплоттер: Предоставляют данные о текущих координатах, путевой скорости и заданном маршруте.
• Лаг (Speed Log): Измеряет скорость относительно воды, что важно для точного счисления пути и настройки параметров управления.

🕹️ 3. Блок управления приводом (Actuator Control Unit - ACU)

ACU получает команды от процессора и преобразует их в мощные электрические сигналы для исполнительного механизма. Он также обеспечивает питание всей системы по сети SeaTalkng или NMEA2000 [7]. Для тяжелых условий эксплуатации существуют ACU с выходным током до 30 А (например, Raymarine ACU-400 для гидравлических приводов Type 3 [7]).

⚡ 4. Исполнительный механизм (привод)

Непосредственно поворачивает руль. Тип привода зависит от конструкции судна:

• Румпельные приводы (Tiller Drives): Для небольших яхт с румпелем. Крепятся между румпелем и бортом. Пример: Raymarine EV-100 Tiller с тягой 84 кг и ходом 254 мм, рассчитанный на водоизмещение до 6 тонн [3].
• Линейные приводы (Linear Drives): Устанавливаются на яхты с колесным управлением, воздействуя на сектор руля или квадрант. Считаются надежным и «чистым» решением, популярным у гонщиков, так как в выключенном состоянии не создают сопротивления [4].
• Гидравлические приводы (Hydraulic Pumps): Используются на судах с гидравлической системой рулевого управления. Насос создает давление масла, поворачивающее руль. Даже в выключенном состоянии гидравлика может создавать небольшое сопротивление [4].

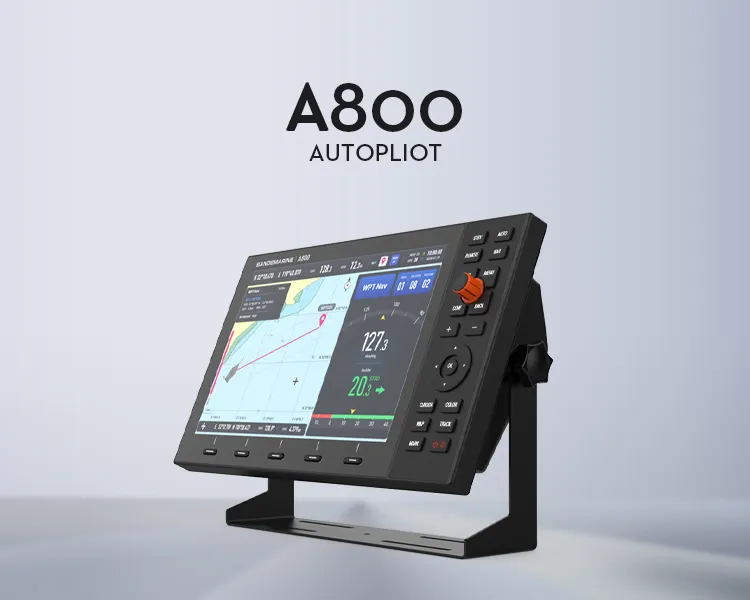

📺 5. Пульт управления (Control Head)

Интерфейс для взаимодействия с системой. Отображает текущий режим, курс, позволяет задавать параметры и переключать режимы. Современные пульты, такие как Raymarine p70 или p70R, имеют цветные дисплеи с широкими углами обзора, антибликовым покрытием и удобными рукоятками-энкодерами [3][7]. Управление автопилотом также может осуществляться через многофункциональный дисплей (картплоттер).

🌐 6. Сеть (Networking)

Все компоненты объединены в сеть по стандартам SeaTalkng (Raymarine), NMEA2000 (международный стандарт) или собственным шинам (NKE-Bus). Это позволяет обмениваться данными не только внутри системы автопилота, но и с другими приборами на борту [3][4].

🚀 Возможности современных автопилотов: от удержания курса до автономной навигации

Современные автопилоты для малых судов предлагают впечатляющий набор режимов, превращающих их из простого «удержателя курса» в полноценного помощника капитана.

🎯 Режимы пилотирования

• По курсу (Auto / Heading Hold): Базовый режим. Автопилот удерживает заданный магнитный или истинный курс. Современные системы делают это с точностью до 1-2 градусов даже при волнении [5][7].
• Под углом к ветру (Wind mode / WindTrim): Ключевой режим для парусников. Автопилот удерживает заданный угол относительно кажущегося или истинного ветра. Это незаменимо при плавании под парусами, позволяя яхте идти оптимальным курсом при изменении ветра [4].
• По данным картплоттера (Track mode / Route Following): Автопилот автоматически ведет судно по заданному маршруту, состоящему из путевых точек (waypoints). Для этого он должен быть подключен к картплоттеру по сети NMEA2000 [2][3].
• По глубинам (Depth Contour Following): Продвинутая функция, доступная в некоторых системах. Позволяет следовать по изобате (линии равной глубины), что полезно для рыбалки или подводной охоты. Требует подключения эхолота.
• По знакам навигационной обстановки (ATON following): Экспериментальный режим, использующий данные радара и карт для автоматического следования по фарватеру, обозначенному буями.
• По данным радара (Radar overlay / MARPA tracking): Автопилот может получать данные о целях от радара (с функцией MARPA) и корректировать курс для безопасного расхождения с другими судами или следования за выбранной целью.
• По данным AIS (AIS integration): Интеграция с AIS-приемником позволяет отображать на картплоттере информацию о движении других судов. В перспективе автопилот сможет учитывать эти данные для предотвращения столкновений (системы collision avoidance) [2].
• Виртуальный якорь (Virtual Anchor / Station Keeping): Одна из самых востребованных новых функций. Система, используя GPS и компас, автоматически поддерживает положение судна в заданной точке, компенсируя ветер и течение работой двигателей и руля. Это позволяет «встать на якорь», не отдавая физический якорь, что важно для сохранения морского дна и удобства стоянки в узких местах [10].

🔄 Режимы поворотов

• Поворот по ветру (Tack / Gybe control): Автопилот выполняет автоматический поворот фордевинд или оверштаг, учитывая текущие параметры ветра и выставляя паруса на нужный угол. На гоночных яхтах эти режимы доведены до совершенства [4].
• Против ветра (Tack control): Специализированный режим для лавировки, когда автопилот по команде перекладывает руль для поворота судна носом через линию ветра.
• Зиг-заг (Pattern steering / Trolling patterns): Серия автоматических поворотов для прокладки курса по заданной траектории. Особо популярен у рыбаков для троллинга — позволяет облавливать перспективный участок, двигаясь по определенной схеме («меандр», «квадрат» и т.д.) [3].
• Разворот на месте (Auto turn / U-turn): Функция для моторных лодок, позволяющая автоматически выполнить разворот заданного радиуса.

⛵ Автопилоты для яхтенных гонок: оружие победы

В современном парусном спорте, особенно в одиночных регатах или гонках с малочисленным экипажем (например, Mini Globe Race), автопилот — обязательный член команды [4]. Но даже на крупных регатах, таких как Fastnet Race или Rolex Middle Sea Race, использование продвинутых автопилотов разрешено и широко распространено.

Требования к гоночным автопилотам кардинально отличаются от круизных. Здесь важны не просто точность, а скорость реакции, предсказуемость поведения на предельных режимах и возможность тонкой настройки. Гоночные автопилоты должны уметь:

• Мгновенно реагировать на порывы ветра и изменения волнения.
• Работать в связке с системами сбора данных (performance instruments) для поддержания оптимальных углов атаки и скорости.
• Управлять яхтой в режиме «под ватерлинию» для максимальной остойчивости.
• Быть исключительно надежными в экстремальных условиях океанских гонок.

Рынок гоночных автопилотов делят специализированные производители. Можно выделить три основных уровня [4]:

• Performance-системы (повышенной производительности): Лидеры здесь — B&G с процессором H5000 и NKE с их собственной шиной NKE-Bus. Эти системы предлагают продвинутые режимы управления по вымпельному и истинному ветру, по полярным данным и имеют богатые возможности калибровки. Они выбирают амбициозные круизеры и гоночные команды, которые хотят получить максимум от лодки [4].
• Экстра-класс (top-level): Французские компании Madintec и Pixel sur Mer. Это выбор профессионалов из классов Class40, IMOCA 60, Ocean50 и Ultim. Madintec предлагает собственный центральный процессор и софт, которые работают поверх стандартных датчиков. Pixel sur Mer использует другой подход: их процессор подключается к сети стандартного B&G H5000 и дополняет его своими уникальными алгоритмами управления, делая автопилот еще более агрессивным и точным [4].

Стоимость гоночных систем экстра-класса исчисляется десятками тысяч евро, и их настройка требует участия высококвалифицированных специалистов.

🎣 Автопилоты для рыбаков: помощник в поиске улова

Для рыболовов автопилот — это не столько средство экономии сил, сколько инструмент для повышения эффективности лова.

Ключевые функции, востребованные рыбаками:

• Удержание на курсе при троллинге: Автопилот позволяет точно вести лодку по заданной линии, что критично при троллинге, когда приманки должны идти строго над перспективным участком дна.
• Режимы троллинга (Trolling Patterns): Предустановленные траектории движения (зигзаг, круг, квадрат), которые позволяют облавливать выбранную акваторию без постоянного вмешательства штурмана [3].
• Следование по изобате: Автоматическое движение вдоль заданной глубины — бесценная функция для ловли донных хищников.
• Интеграция с эхолотом и картами: Автопилот может получать данные о рельефе дна от эхолота и корректировать курс.
• «Виртуальный якорь»: Позволяет удерживать лодку в перспективной точке (например, над затонувшим судном или каменистой грядой) без риска повредить якорем дно и распугать рыбу [10].

Для профессиональных рыболовных судов, а также для рабочих катеров (лоцманских, патрульных) предназначены более тяжелые системы, такие как Navitron NT921G (для судов до 2000 рег. тонн) [5] или новейший Navitron NT1050 с 5-дюймовым сенсорным дисплеем и модульной архитектурой, позволяющей выбирать только нужные функции [6]. Эти системы отличаются повышенной надежностью, защитой от морской среды и соответствием требованиям Регистра.

🤖 Будущее уже здесь: интеграция, ИИ и автономные суда

Современный автопилот становится центральным элементом интегрированной мостиковой системы. Он обменивается данными не только с датчиками, но и с картплоттером, радаром, AIS, системой управления двигателем. Это открывает путь к полностью автономной навигации.

Компания Robosys Automation представила VOYAGER AI SMARTPILOT — программный автопилот, который убирает ограничения традиционных аппаратных решений. Он интегрируется с пропульсивной установкой (в том числе с электродвигателями), обеспечивает динамическое позиционирование, управление скоростью и может быть дооснащен модулями для автономного следования по маршруту с обходом препятствий [2].

BlueNav пошла еще дальше, предложив гибридную систему, которая объединяет автопилот, регулятор скорости и функцию «виртуального якоря» в едином пакете. Их система совместима с картплоттерами всех основных брендов и оптимизирует расход топлива и электроэнергии, что особенно важно для гибридных силовых установок [10].

В России также активно развиваются автономные технологии. Созданная компанией «ГАМА» система управления уже работает на пассажирском электроходе «Сура 2.0» в Нижнем Новгороде. Судно может управляться дистанционно из Центра управления на берегу, а его швартовка происходит автоматически — это достижение, которое пока удается не всем зарубежным разработчикам [1].

🌊 Перспективы развития

Эволюция автопилотов не останавливается. Основные тренды ближайшего будущего:

• Широкое внедрение алгоритмов искусственного интеллекта и машинного обучения для предсказания поведения судна и оптимизации маршрута в реальном времени.
• Создание полностью автономных судов для коммерческих перевозок, что потребует решения множества правовых и технических проблем, включая обеспечение кибербезопасности и надежной связи [1][9].
• Развитие гибридных и электрических силовых установок, где автопилот будет управлять не только рулем, но и режимами работы двигателей для максимальной энергоэффективности [10].
• Улучшение систем предотвращения столкновений на основе данных от радаров, AIS и оптических камер [2].
